工地碼頭探照投射照明能耗分析及節能方案

工地照明：塔吊燈、探照燈 -- 節能改造

1、建筑工地施工現場照明安全要求

1.1 施工照明供電電壓應符合下列規定：

a) 一般場所，照明電壓應為220V。

b) 隧道、人防工程、高溫、有導電粉塵和狹窄場所，照明電壓不應大于36V。

c) 潮濕和易觸及照明線路場所，照明電壓不應大于24V。

d) 特別潮濕、導電良好的地面、鍋爐或金屬容器內，照明電壓不應大于12V。

e) 行燈電壓不應大于36V。

1.2 現場的照明線路，必須采用軟質橡皮護套線，并配有漏電保護器保護。燈具的金屬外殼應接地(零)保護。

1.3 照明燈的相線應經開關控制，不得將相線直接引入。

1.4必須實行“一機一閘”制，嚴禁同一個開關直接控制二臺及二臺以上用電設備（含插座）。

1.5 架空線路必須采用絕緣銅線或絕緣鋁線。

1.6 移動式碘鎢燈的金屬支架應有可靠接地(零)，燈具距地高度不得低于2.5m。

1.7 高壓鏑燈安裝支架應堅固可靠，并要有防雨措施。

1.8 施工照明室外燈具距地面不得低于3m，室內燈具距地面不得低于2.5m。

1.9 施工照明使用220V碘鎢燈應固定安裝，其高度不應低于3m，距易燃物不得小于500mm，并不得直接照射易燃物，不得將220V碘鎢燈做移動照明。

1.10 施工用電照明器具的形式和防護等級應與環境條件相適應。

1.11 需要夜間或暗處施工的場所，必須配置應急照明電源。

1.12 夜間可能影響行人、車輛、飛機等安全通行的施工部位或設施、設備，必須設置紅色警戒照明。

2、建筑工地施工現場能耗概況

目前建筑工地施工現場照明主要分為環境照明和施工現場局部作業照明，燈具多采用鏑燈、高壓鈉燈、金鹵燈、碘鎢燈以及普通的白熾燈和節能燈為主。

鏑燈、高壓鈉燈或金鹵燈功率大多在1000W～4000W，當夜間有施工需要時，為保證足夠的照度，開啟無可厚非，而當夜間沒有施工作業，開燈的目的只是為了安全需要，一旦開啟，一般就會整晚工作。而此類光源都不具備調光的特性，就會非常的浪費。

碘鎢燈功率一般在500W～1000W，由于局部作業的面積大都在10㎡以下，由于此類燈具是漫射型燈具，燈具表面溫度高，安全隱患大。再加上光效低，照射面積又大，造成非常嚴重的浪費。

3、節能對策

我們通過多種光源現場照明效果對比，在施工現場照明管理方面采取了在保證照明安全的前提下，用一盞LED塔吊燈代替一盞大功率鏑燈工作，控制靈活、節能明顯。

LED光源具有以下優點：

a) 綠色、環保：單色性好，LED光譜集中，沒有多余紅外、紫外等光譜，熱量、輻射很少，對被照物產生影響少。而且不含汞有害物質，廢棄物可回收，沒有污染。

b) 方向性強：平面發光，方向性強。它與點光源白熾燈不同，視角度≤120°。

c) 快響應：響應時間短，只有60ns，啟動十分迅速；白熾燈或金鹵燈是毫秒數量級；高壓鈉燈或金鹵燈往往需要1～2分鐘才會完全啟動。

d) 低電壓：驅動電壓低，工作電壓為直流，安全。

e) 小體積：體積小、重量輕。利用其特點可設計又薄、又輕、又緊湊的各種式樣的燈具；背光源產品。

f) 多色彩：LED色彩鮮艷豐富。不同的半導體材料，不同顏色的光。顏色飽和度達到130%全彩色不同光色的組合變化多端，利用時序控制電路，更能達到豐富多彩的動態變化效果。

g)控制方便:只要調整電流，就可以隨意調光，使燈光更加清晰柔和讓人感覺更加舒服。

3.2光源選擇

a) 建筑現場環境照明，采用多組LED分控智能光源替換高壓鈉燈或金鹵燈；

b) 建筑現場室內照明，采用多組小功率低壓照明產品替換金鹵燈；

c) 施工生活區，低壓LED照明產品。

4、節能照明對比

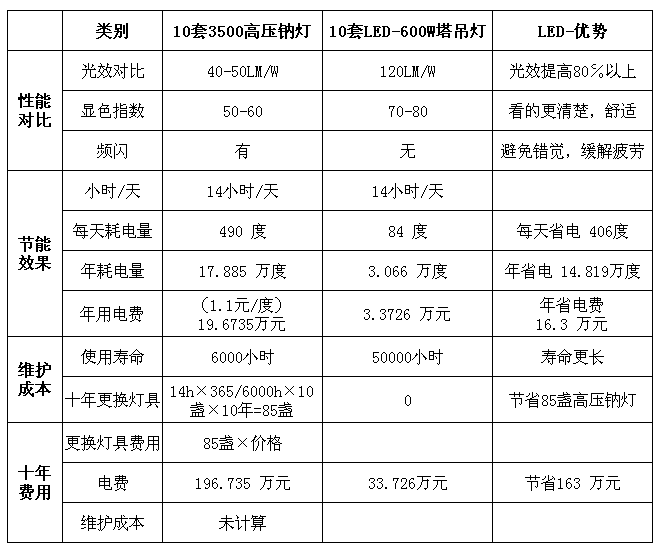

深圳沙井某房地產建筑工地項目，原計劃采用10套3500W高壓鈉燈，更換LED燈具后與高壓鈉燈節能對比表：

可見：電費1.1元計算時，1盞LED塔吊燈節省電費 1.63萬元/年 （16.3÷10）

電費1.3元計算時，1盞LED塔吊燈節省電費 1.926萬元/年（19.26÷10）

保守估計：使用 - 捷能星LED塔吊燈、探照燈

1年 1盞省1萬元 10盞省10萬元 100盞省100萬元

3年 1盞省3萬元 10盞省30萬元 100盞省300萬元

10年 1盞省10萬元 10盞省100萬元 100盞省1000萬元

由此可以看出，僅此一項一年就可以節約14.819萬度電，如果每度電的電費為1.1元錢，每一年就可以節約電費16.3萬元，只用半年左右節約的電費就可以收回LED燈具的投資，再則LED整體燈具的使用壽命大于5萬小時，也就是說最少能使用10年以上，從LED光源與鈉燈光源對比，整個光源生命周期計算既省錢又節能還環保。并且光源控制靈活，每盞LED燈具功率較小，夜間有作業時，光源隨時全部工作，沒有作業時，可關閉部分光源或半功率工作，從而達到施工工地現場照明的節能目的。

PS： 上述陳述表明：LED燈具具有節能環保省電安全等作用。

5、結束語

據我們了解，全國建筑施工工地，目前仍有很多工地使用大功率的鏑燈、高壓鈉燈、金鹵燈或碘鎢燈用于現場施工照明，夜間如在作業時無可厚非，如非作業期間只是為了安防，由于如上光源功率較大，功率又不可調節，就會造成電能很大的浪費。

響應國家號召，節能減排，從我做起，從現在做起！

一晚僅7.2 度電（捷能星600W替代3500W）塔吊燈、探照燈

一晚僅4.8 度電（捷能星400W替代2000-2500W）塔吊燈、探照燈

可免費  --  試燈、試效果，您滿意再說，產品質保3年。

（ 工地照明就找 - 捷能星公司。20多項專利，深圳唯一做工地照明廠家 ）
